钻具旁通阀
Bha by-pass Valve

产品说明   Product description

一.用途钻具旁通阀一般配置在钻头上端，在正常钻进时只起一个配合接头的作用。当井
下钻头无法实现正常循环时，为防止卡钻等事故发生，将由该阀来实现外循环，使用方
便，安全可靠。

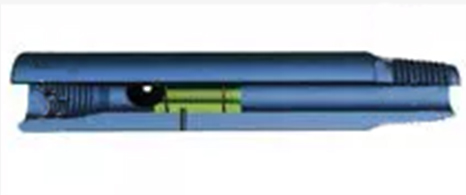

二.结构及工作原理钻具旁通阀结构简单，主要由本体、阀座、剪销、钢球和密封圈组成。
该阀一般配置在钻头的上端，在正常钻进时只起一个配合接头的作用。当井下钻头无法
实现正常循环时，就可能发生卡钻等事故。此时从井口投入一合适的钢球，钢球下落到
旁通阀的阀座上，当钻压达到18-25MPA时，即可剪断阀座的两个剪销，并推动阀座下行，
露出四个斜孔，钻具即可实现了外循环，并可有效地防止卡钻等事故的发生。
三.使用注意事项
1.该旁通阀使用时必须母扣朝上。
2.当从井口投入钢球后，钻具只能实现外循环。
3.如需正常循环时，要提出钻具，卸下旁通阀，取出钢球，使阀座复位，重新配置剪销。

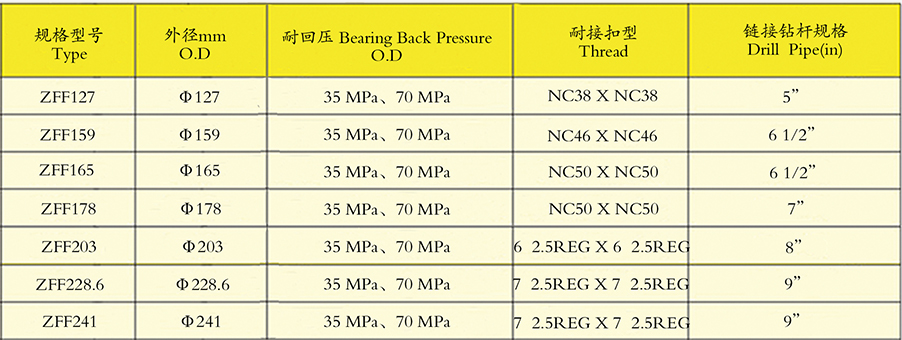

技术参数   Technical parameter

*可根据客户需求，设计加工其它规格产品*
